68. 그림의 논리회로와 등가인 논리식은?
• 풀이

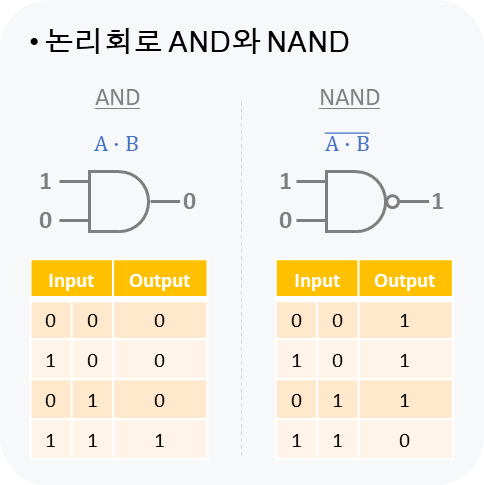

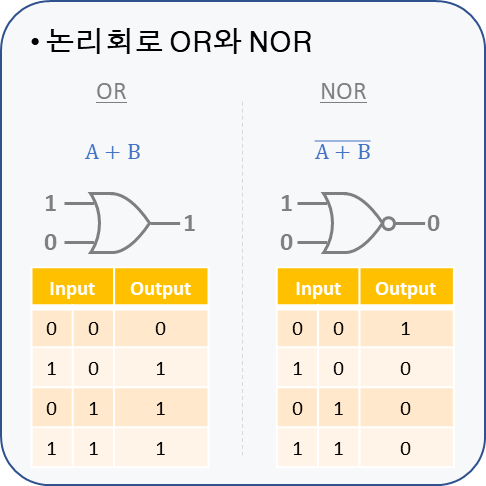

- AND였는지 NAND였는지 기억이 가물가물하다.
- 하기야 어차피 시험장 가면 외운 거 기억 안 난다.
- 차라리 1111, 0000 이렇게 대입해보자
- Case 1. A B C D 가 모두 1일 때 Y＝1
(③번의 Y는 0이므로 탈락)
- Case 2. A B C D 가 모두 0일 때 Y＝0
(④번의 Y는 1이므로 탈락)
- Case 3. A B가 1, C D 가 0일 때 Y＝1
(①번의 Y는 0이므로 탈락)
답은 ②
개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
