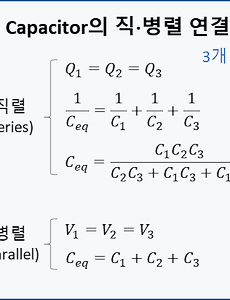

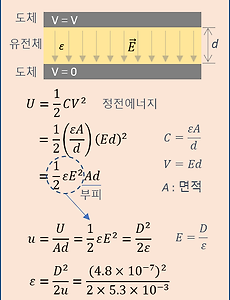

반응형 커패시터4 13. 그림의 회로에서 2 [F]의 커패시터에 가해지는 전압[V]는? 13. 그림의 회로에서 2 [F]의 커패시터에 가해지는 전압[V]는?① 2 ② 3 ③ 6 ④ 11• 설명- 세 개의 커패시터가 직렬로 연결되어 있다.- 4F의 커패시터에 11V가 걸리고, 나머지 세 개의 커패시터에 11V가 걸린다.- 그리고 직렬로 연결된 세 개의 커패시터의 Q는 같다. - 이 점을 이용하여 V2를 구해보자!답 ②개인적으로 푼 거라서 틀릴 가능성 있습니다. 혹시 틀린 부분 있으면 댓글요~ 도움이 되었다면 ♡ 클릭요~ ♡ 클릭 안 하면, 시험에서 떨어짐 2024. 7. 30. 8. 두 원형 도체판으로 만들어진 커패시터의 내부에 비유전율 2인 유전체를 가득 채울 때, 커패시터에 충전된 전하가 2 [μC]이었다. 커패시터에 충전된 정전에너지 [J]는? 8. 두 원형 도체판으로 만들어진 커패시터의 내부에 비유전율 2인 유전체를 가득 채울 때, 커패시터에 충전된 전하가 2 [μC]이었다. 커패시터에 충전된 정전에너지 [J]는?(다만, 원형도체판의 반지름은 6 [cm], 도체판 사이의 간격은 2 [mm]이다)① 9 × 10-5 ② 2 × 10-4③ 2 × 10-3 ④ 1 × 10-2⑤ 2 × 10-2 • 설명- 커패시터(capacitor)의 에너지 공식(U=1/2 CV2)을 이용하여 쉽게 구할 수 있다. 답은 ⑤ 개인적으로 푼 거라서 틀릴 가능성 있습니다. 혹시 틀린 부분 있으면 댓글요~ 도움이 되었다면 ♡ 클릭요~ ♡ 클릭 안 하면, 시험에서 떨어짐 2023. 12. 26. 5. 평행판 커패시터에 어떤 유전체를 넣었을 때 전속밀도가 4.8x10-7 C/m2이고 단위 체적당 정전에너지가 5.3x10-3 J/m3이었다. 이 유전체의 유전율은 약 몇 F/m인가? 5. 평행판 커패시터에 어떤 유전체를 넣었을 때 전속밀도가 4.8×10-7 C/m2이고 단위 체적당 정전에너지가 5.3×10-3 J/m3이었다. 이 유전체의 유전율은 약 몇 F/m인가?① 1.15×10-11 ② 2.17×10-11③ 3.19×10-11 ④ 4.21×10-11• 설명- 커패시터 에너지(U=½CV2) 공식을 이용하여 쉽게 구할 수 있다.- 주어진 정보는 전속밀도(D)와 단위 체적당 정전에너지(u) 이 두 가지 뿐이다. 답은 ②개인적으로 푼 거라서 틀릴 가능성 있습니다. 혹시 틀린 부분 있으면 댓글요~ 도움이 되었다면 ♡ 클릭요~ ♡ 클릭 안 하면, 시험에서 떨어짐 2023. 8. 24. 8. 간격이 d(m)이고 면적이 S(m2)인 평행판 커패시터의 전극 사이에 유전율이 ԑ인 유전체를 넣고 전극 간에 V(V)의 전압을 가했을 때, 이 커패시터의 전극판을 떼어내는데 필요한 힘의 크기(N)는? 8. 간격이 d(m)이고 면적이 S(m2)인 평행판 커패시터의 전극 사이에 유전율이 ԑ 인 유전체를 넣고 전극 간에 V(V)의 전압을 가했을 때, 이 커패시터의 전극판을 떼어내는데 필요한 힘의 크기는? • 설명- 윗판이 받는 힘과 아랫판이 받는 힘은 크기가 같고 방향이 반대이다.- 윗판에 의해 생긴 전계에 의해 윗판이 힘을 받지는 않는다.- 평행판 내부의 전계는 윗판이 만드는 전계와 아랫판이 만드는 전계의 합니다.- 윗판이 받는 힘을 계산해 보자! 답은 ④ • 참고- 평행판 전극 내부 전계를 이해해보자!- 아래의 그림과 같이 윗판에 의한 전계와 아랫판에 의한 전계의 합으로 생성된다.개인적으로 푼 거라서 틀릴 가능성 있습니다. 혹시 틀린 부분 있으면 댓글요~ 도움이 되었다면 ♡ 클릭요~ ♡ 클릭 안 하면,.. 2023. 8. 24. 이전 1 다음 반응형
