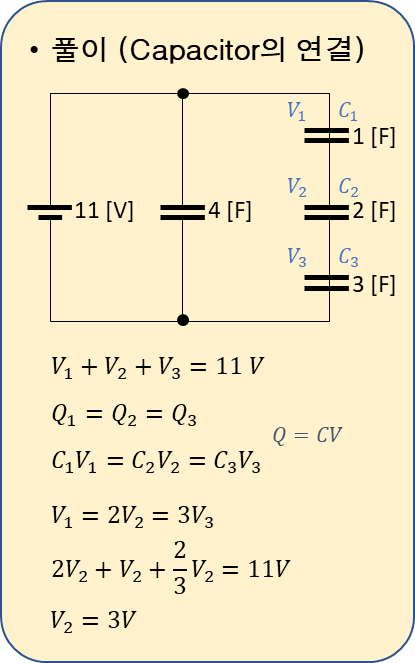

13. 그림의 회로에서 2 [F]의 커패시터에 가해지는 전압[V]는?
① 2 ② 3 ③ 6 ④ 11
• 설명

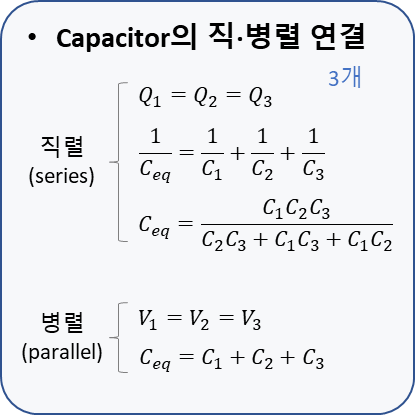

- 세 개의 커패시터가 직렬로 연결되어 있다.
- 4F의 커패시터에 11V가 걸리고, 나머지 세 개의 커패시터에 11V가 걸린다.
- 그리고 직렬로 연결된 세 개의 커패시터의 Q는 같다.
- 이 점을 이용하여 V2를 구해보자!
답 ②
개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
♡ 클릭 안 하면, 시험에서 떨어짐
