문 18. 반지름이 10 [cm]이고 단면적이 10 [mm²], 비투자율이 50인 토로이드에 N₁＝1,000회 및 N₂＝1,000 회의 권선이 촘촘히 감겨져 있을 때, 두 권선 사이의 상호 인덕턴스[mH]는?

(다만, 자속의 손실은 없다고 가정한다)

① 1      ② 2      ③ 5      ④ 5/π      ⑤ 50/π

• 설명

- 환상철심(toroid)의 상호 인덕턴스(M)와 자기 인덕턴스(L) 공식을 이용하여 구할 수 있다.

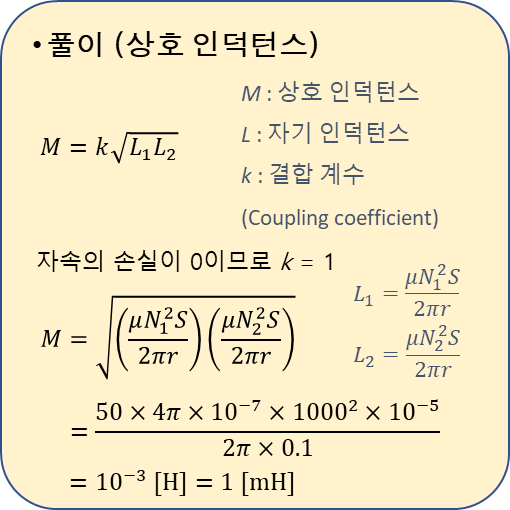

Toroid 상호 인덕턴스 계산

답은 ①



개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
