78. 회로에서 t=0 초에 전압 v1(t)=e-4tV를 인가하였을 때 v2(t)는 몇 V인가?
(단, R=2Ω, L=1H이다.)
① e-2t-e-4t ② 2e-2t-2e-4t
③ -2e-2t+2e-4t ④ -2e-2t-2e-4t
• 풀이
두 가지 방법으로 답을 구할 수 있다.

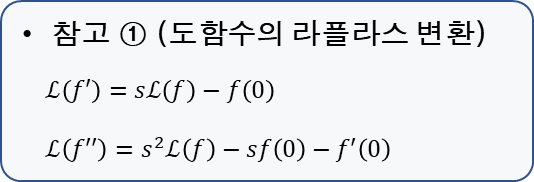

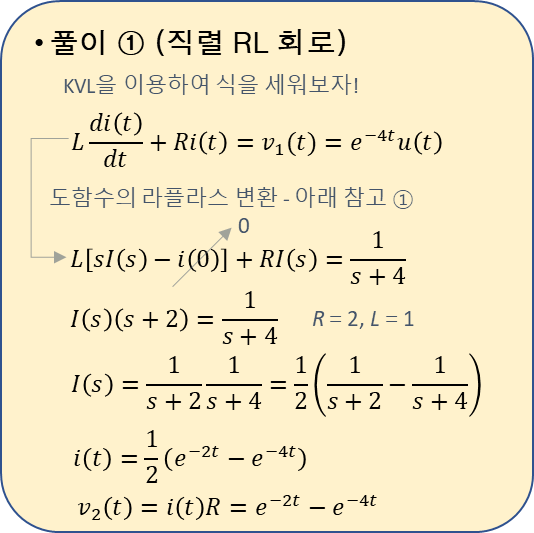

1) Laplace Transform을 이용한 풀이
2) 미분 방정식을 이용한 풀이
![](https://blog.kakaocdn.net/dn/muQXh/btsHKqcrwkP/pIR42kgy3W0eAcN8yvUt4k/img.png)
답은 ①
![](https://blog.kakaocdn.net/dn/bn5KA7/btsHLygdJIF/m8PNOOqsvz3G8pWyEqNKtK/img.png)
![](https://blog.kakaocdn.net/dn/OIrei/btsHLF7ov3C/rxRQ7OFU4u28NTRaN6JoO1/img.png)
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
도움이 되었다면 ♡ 클릭요~
