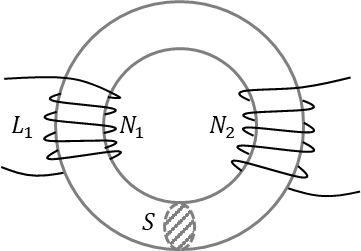

17. 그림과 같이 단면적 S(m²)가 균일한 환상철심에 권수 N₁인 A 코일과 권수 N₂인 B 코일이 있을 때, A코일의 자기 인덕턴스가 L₁(H)이라면 두 코일의 상호 인덕턴스 M(H)는?

(단, 누설자속은 0이다.)

• 풀이

- 환상철심(toroid)의 자기 인덕턴스(L) 공식을 이용하여 구할 수 있다.
- 먼저, 단위부터 따져보자!
- 자기 인덕턴스(L)의 단위 : H
- 상호 인덕턴스(M)의 단위 : H
- ② 단위가 1/H 이므로 미리 탈락.
- ④ 단위가 1/H 이므로 미리 탈락.
- 결국 ①, ③ 중에 답이 있다.

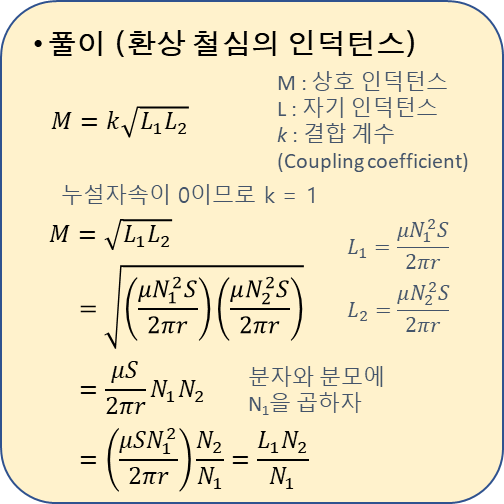

환상철심의 인덕턴스

답은 ①
