16. 내압이 2.0kV이고 정전용량이 각각 0.01uF, 0.02uF, 0.04uF인 3개의 커패시터를 직렬로 연결했을 때 전체 내압은 몇 V인가?

16. 내압이 2.0kV이고 정전용량이 각각 0.01μF, 0.02μF, 0.04μF인 3개의 커패시터를 직렬로 연결했을 때 전체 내압은 몇 V인가?

① 1750   ② 2000   ③ 3500   ④ 4000



• 내압(耐壓) 용어 정리

- 내전압을 의미하는 거 같다.
- 파괴에 견디는 전압
- 耐(내) : 견디다
- 壓(압) : 누르다

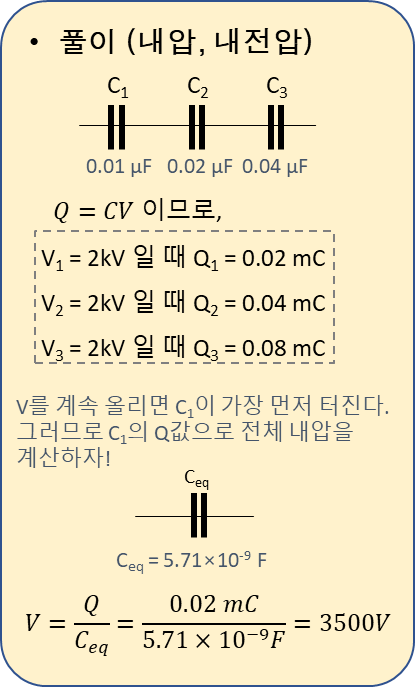

• 설명

- 직렬 연결된 C₁, C₂, C₃의 Q는 같다.
- 병렬 연결된 C₁, C₂, C₃의 V는 같다.
- 각 커패시터의 V가 2kV 일 때 Q를 구해보자!

내압 혹은 내전압

답은 ③



• 기타

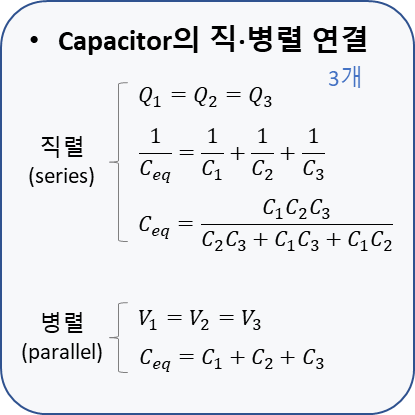

- Capacitor 연결 3개 짜리
- Capacitor 연결 2개 짜리

Capacitor의 직렬연결과 병렬연결 (3개)

Capacitor의 직렬연결과 병렬연결 (2개)

개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
