72. 단위 길이당 인덕턴스 및 커패시턴스가 각각 L 및 C일 때 전송선로의 특성 임피던스는?
(단, 전송선로는 무손실 선로이다.)
• 풀이
- 전송선로 이론을 이용하여 답을 구할 수 있다.
- 그러나, 단순히 단위 계산만으로도 답을 구할 수 있다.
- 저항(R)의 단위는 Ω이다.
- 임피던스(Z)의 단위는 Ω이다.
- 인덕턴스(L)의 단위는 H or Ω·s이다.

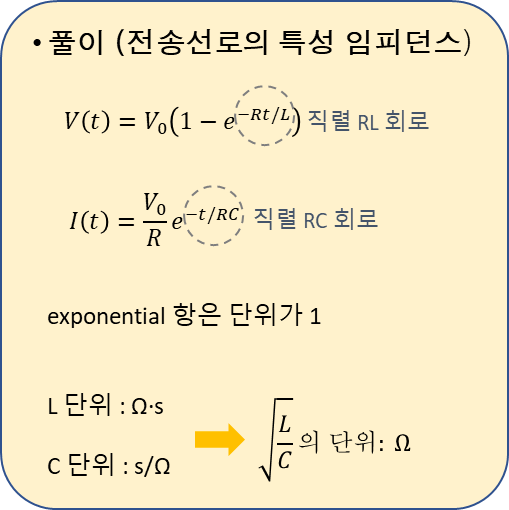

- Exponential 항은 단위가 없다는 점을 이용하여 답을 구해보자!
- 직렬 RL 회로와 직렬 RC 회로를 살펴보자
- 4개의 선택지 중에 단위가 Ω인 것은 ①번 뿐이다.
![](https://blog.kakaocdn.net/dn/xZr0Z/btsGNsg2036/saoRAKOxCjP0NtoyVO3fok/img.png)
답은 ①

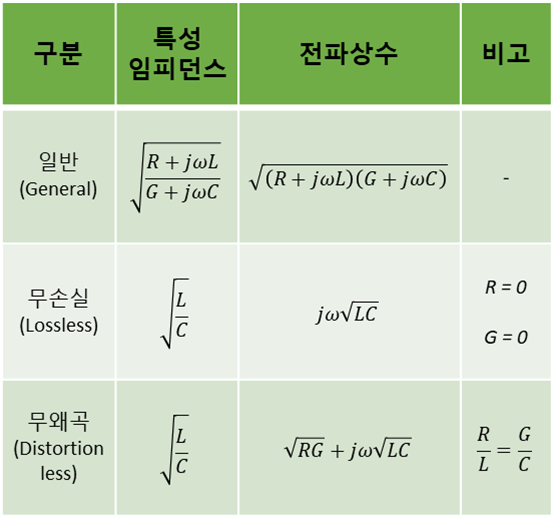

아래의 전송선로 이론의 주요 특성들은 아래의 표와 같다.
![](https://blog.kakaocdn.net/dn/M5ciW/btsGO73418e/5gbup17gwJuaTKMwddlN0k/img.png)
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
