11. 그림의 회로가 공진 상태라면 C의 용량[μF]은?
① 100 ② 200 ③ 1,000 ④ 2,000
• 설명
- 직렬 RLC 회로에서 공진의 공식만 알고 있으면 쉽게 풀 수 있다.

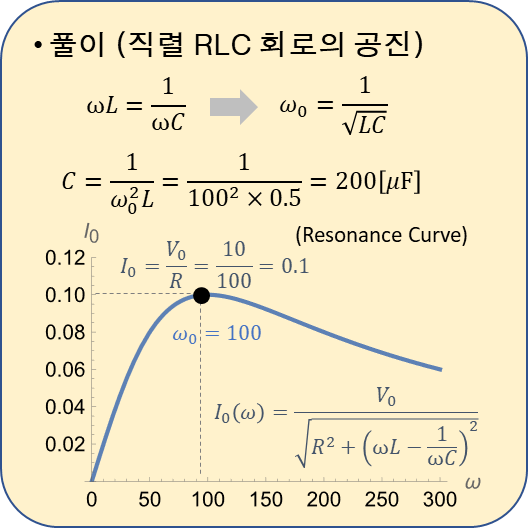

- 아래의 풀이와 같이 ωL과 1/ωC가 같을 때 공진이다.
- ωL: 유도 리액턴스
- 1/ωC: 용량 리액턴스
- 아래의 풀이와 같이 ωL과 1/ωC가 같을 때 공진이다.
- ωL: 유도 리액턴스
- 1/ωC: 용량 리액턴스
답은 ②
개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
