10. 어떤 회로의 공급 전압이 100∠60° [V]일 때, 부하에 전류 10√3+j10 [A]이 흘렀다. 이 부하의 유효전력[kW]과 무효전력[kVar]은?
(단, 제시된 부하 외의 다른 부하는 없는 것으로 가정하고, 주어진 전압과 전류는 실횻값이다.)
유효전력 무효전력
① √2 2
② √3 -2
③ √3 -1
④ √3 1

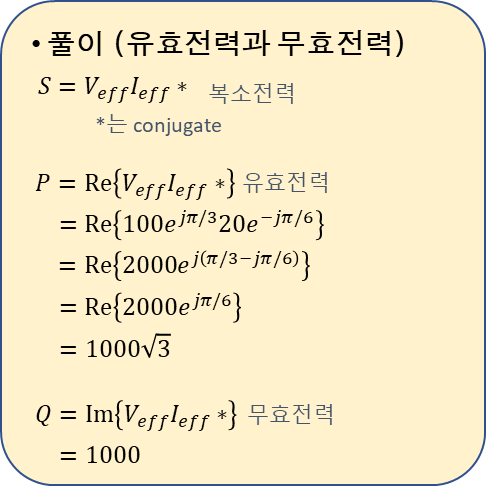

• 풀이
- 유효전력(P) : 복소전력(S)의 실수부
- 무효전력(Q) : 복소전력(S)의 허수부
- 피상전력 : 복소전력(S)의 크기
- 주어진 전압과 전류가 실효값임을 인지하자.
- 위 정의만 알고 있으면 단순 계산으로 답을 찾을 수 있다.
![](https://blog.kakaocdn.net/dn/bx9Rqb/btsIiOV8prp/7S9iDE3kM7LbJqIYIM3vI1/img.png)
답은 ④

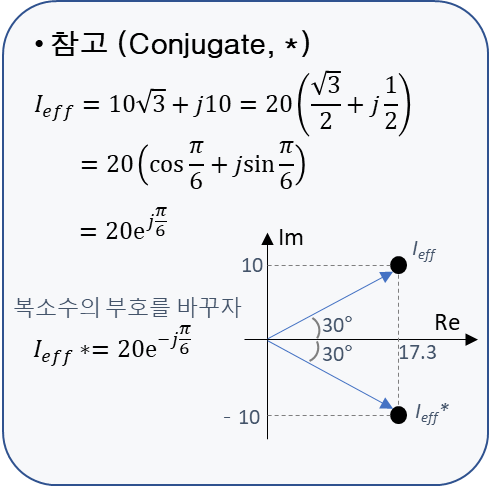

• Conjugate 정리
- conjugate : 활용시키다, 다른 형태를 쓰다(네이버 영어사전)
- 켤레복소수 혹은 공액복소수라고 한다.
- 그냥 허수에 부호만 바꿔주면 된다.
![](https://blog.kakaocdn.net/dn/c5fPtD/btsIhR0met0/aNpfP5V85N8kAQ4RkOfDC1/img.png)
개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
♡ 클릭 안 하면, 시험에서 떨어짐
