65. 그림과 같은 신호흐름선도에서 C(s)/R(s)는?
① -6/38 ② 6/38 ③ -6/41 ④ 6/41

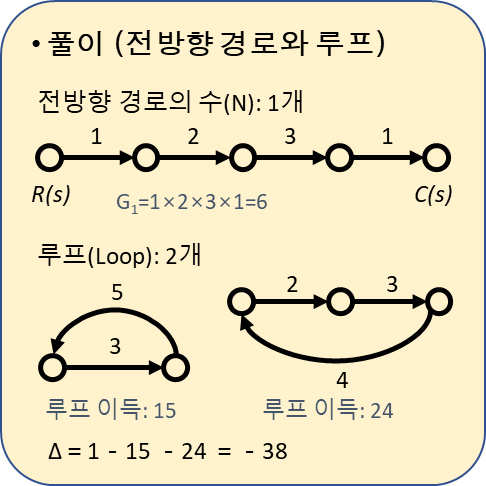

• 풀이(메이슨의 이득 공식)
- 전방향 경로의 수(N) : 1개
- G1=1 × 2 × 3 × 1=6
- 루프(Loop) : 2개
- 비접촉 루프 : 0개
- Δ=1-15-24=-38
- Δ1 =1
- 6×1/(-38)=-6/38
- G1=1 × 2 × 3 × 1=6
- 루프(Loop) : 2개
- 비접촉 루프 : 0개
- Δ=1-15-24=-38
- Δ1 =1
- 6×1/(-38)=-6/38
![](https://blog.kakaocdn.net/dn/bvuHwc/btsFRa8W6ZC/96c3j8Ku7iZnEaXIQwikhk/img.png)
N : 전방향 경로의 전체 수
Gk : k번째 전방향 경로의 이득
Δ : 1-(각 루프의 이득의 합)+(두 개의 비접촉 루프 이득의 곱의 합)-(세개의 비접촉 루프 이득의 곱의 합)
답은 ①
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
