63. 주파수 전달함수가 G(jω)＝1/j100ω인 제어시스템에서 ω＝1.0rad/s 일 때의 이득(dB)과 위상각(°)은 각각 얼마인가?
① 20dB, 90° ② 40dB, 90°
③ －20dB, 90° ④ －40dB, －90°

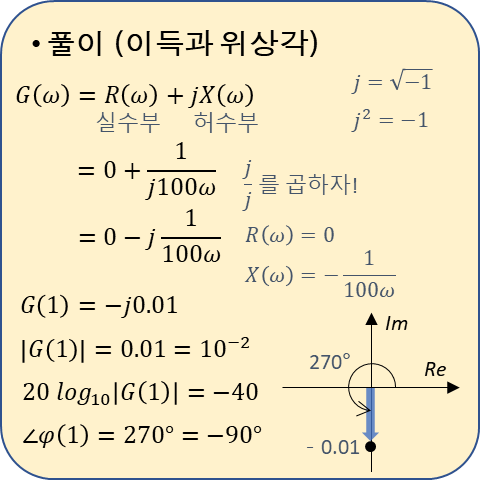

• 풀이
- 복소 평면의 크기와 각도로 답을 얻을 수 있다.
- 이득(dB)의 경우 20log10|G(ω)| 공식을 이용하자!
답은 ④
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
