61. 그림의 제어시스템이 안정하기 위한 K의 범위는?
① 0 < K < 3 ② 0 < K < 4
③ 0 < K < 5 ④ 0 < K < 6
• 설명
- s(s＋1)(s＋2)＋2K＝0에 대해 Routh 표 작성해보자!
- s3＋3s2＋2s＋2K＝0
답은 ①

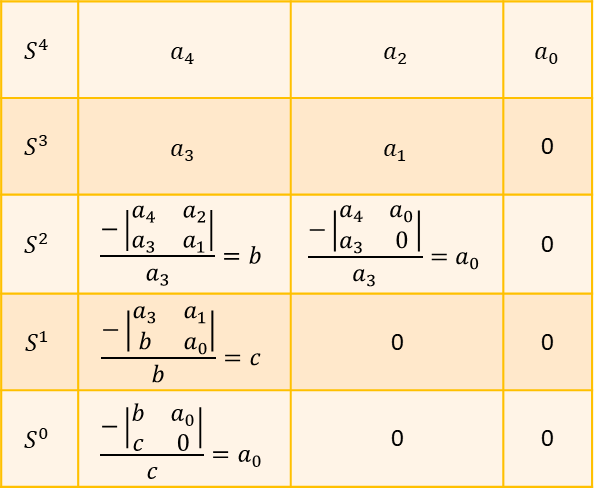

• Routh 표 작성법
개인적으로 푼 거라서 틀릴 가능성 있습니다.
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
♡ 클릭 안 하면, 시험에서 떨어짐
