62. 블록선도의 전달함수가 C(s)/R(s)=10과 같이 되기 위한 조건은?

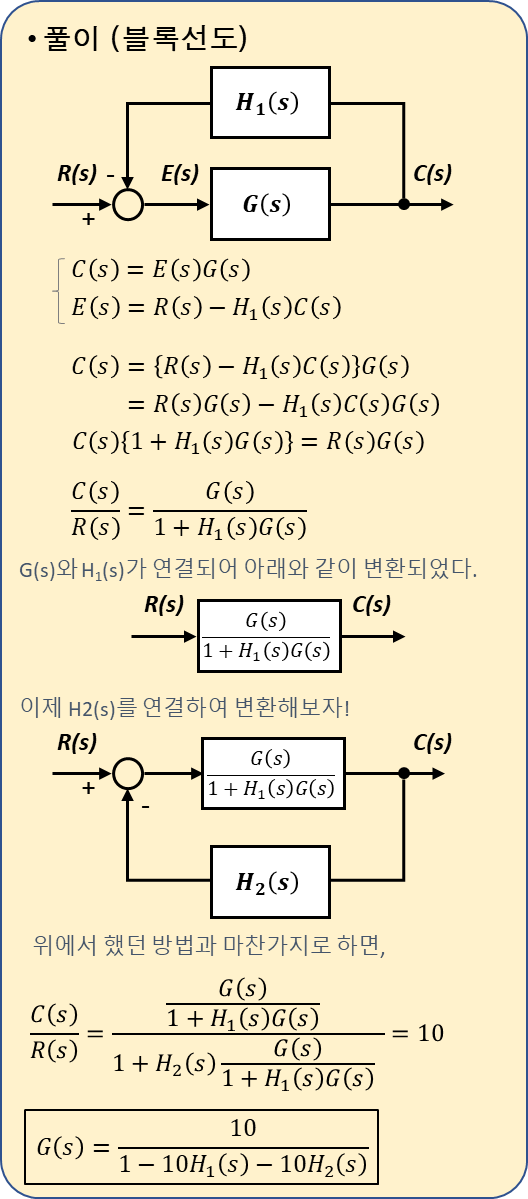

• 풀이
- 정궤환(Positive Feedback) : 궤환시킨 성분을 기준 입력으로부터 더해준다.
- 부궤환(Negative Feedback) : 궤환시킨 성분을 기준 입력으로부터 빼 준다.
- H1(s)와 G(s)를 하나로 묶자!
- 그 다음 H2(s)를 또 묶어서 답을 내보자!
- 부궤환(Negative Feedback) : 궤환시킨 성분을 기준 입력으로부터 빼 준다.
- H1(s)와 G(s)를 하나로 묶자!
- 그 다음 H2(s)를 또 묶어서 답을 내보자!
답은 ④
혹시 틀린 부분 있으면 댓글요~
도움이 되었다면 ♡ 클릭요~
